Scegliere l'impianto audio: differenza tra Line Source e Point Source
Tra i vari marchi da noi trattati c'è Wisdom Audio la cui peculiarità è l'utilizzo, in alcune linee di prodotti, di diffusori Line Source. Ma quali sono le differenze tra i più comuni Altoparlanti Point Source e i Line Source?
Iniziamo con qualche piccola nozione di fisica legata alla propagazione delle onde sonore.
- In fisica l' onda è un disturbo o una variazione che trasporta energia propagandosi nello spazio;

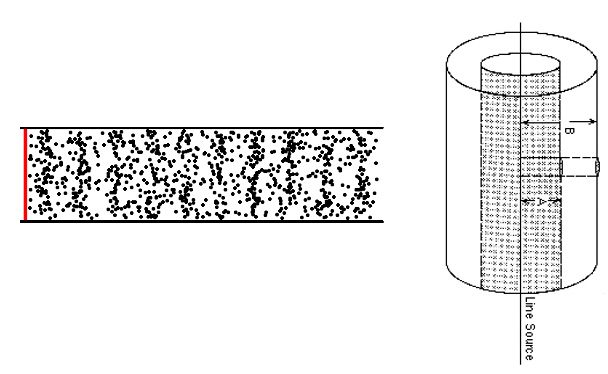

- Esistono vari tipi di onde, ma noi prenderemo in esame solamente quella Sonora. L'onda Sonora viene prodotta da un corpo vibrante e si propaga, normalmente attraverso l'aria, tramite una variazione di pressione. L'onda non si propaga però in maniera uniforme perchè la variazione di pressione fa sì che si propaghi come una successione di rarefazioni e condensazioni dovute a delle variazioni di densità (vedi figura), ed è ciò che avviene ad esempio con un woofer quando si muove.

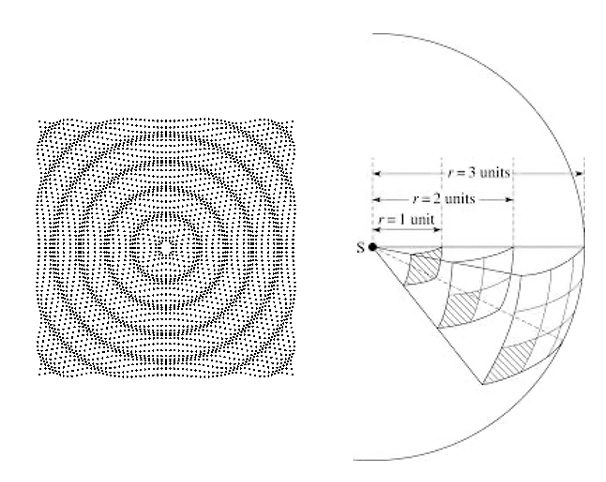

Diffusori Point Source (I più comuni in commercio) si espandono secondo un modello sferico perdendo 6dB ogni raddoppio della distanza (Legge dell'inverso del quadrato).
Diffusori Line Source si espandono tramite un modello cilindrico perdendo solo 3 dB ogni raddoppio della distanza. Non c'è nessun trasferimento energetico sopra e sotto la linea se si guarda la figura.
Line Array vs Line Source

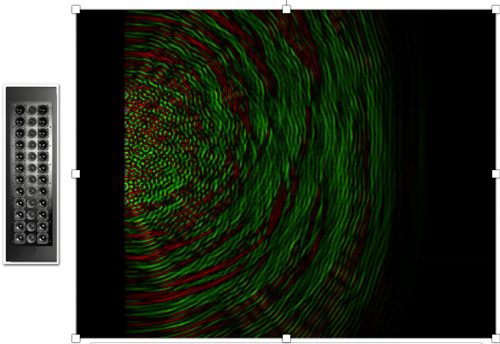

Esempio di Line Array (altoparlante con point source multipla)
Adeguata copertura del suono, ma con molte sovrapposizioni di fase distruttive.
I Line Array hanno un'elevata direttevità che viene però compromessa dale sovrapposizioni di fase generate dai singoli coni.

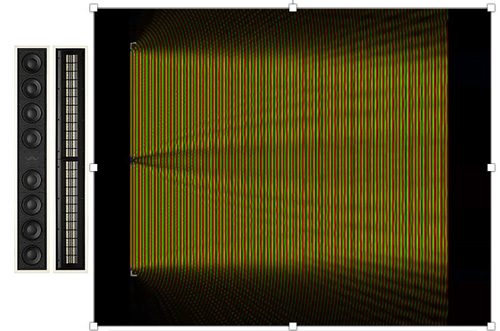

Esempio di Line Source planare (2 driver planari estremamente lunghi e stretti)
Adeguata copertura del suono senza sovrapposizioni di fase distruttive
Il suono si propaga come fosse in un cilindro e si espande orizzontalmente creando un fronte d'onda senza sovrapposizioni di fase.

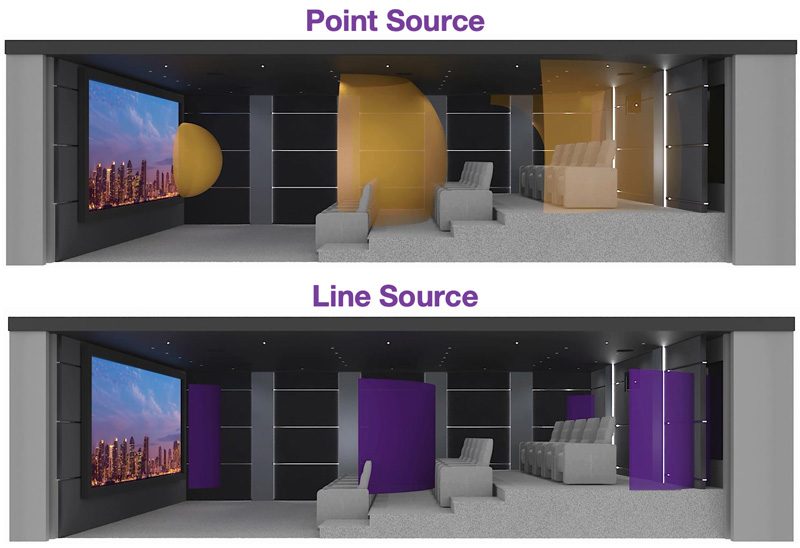

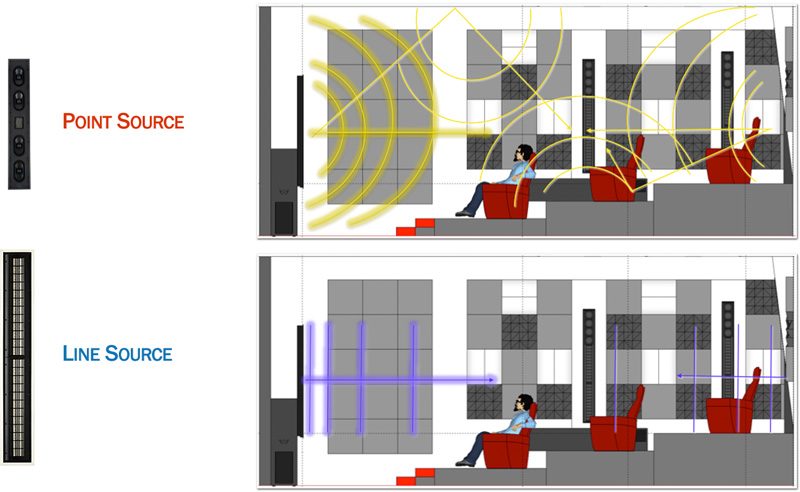

Vediamo dal lato pratico cosa succede in una stanza, e quali sono le differenze, prendendo come esempio degli Altoparlanti della Wisdom Audio Point Source e Line Source.
Come si può notare dall'immagine, le sorgenti line source restituiscono un suono diretto, anzichè riflesso, a favoredi una maggiore chiarezza.

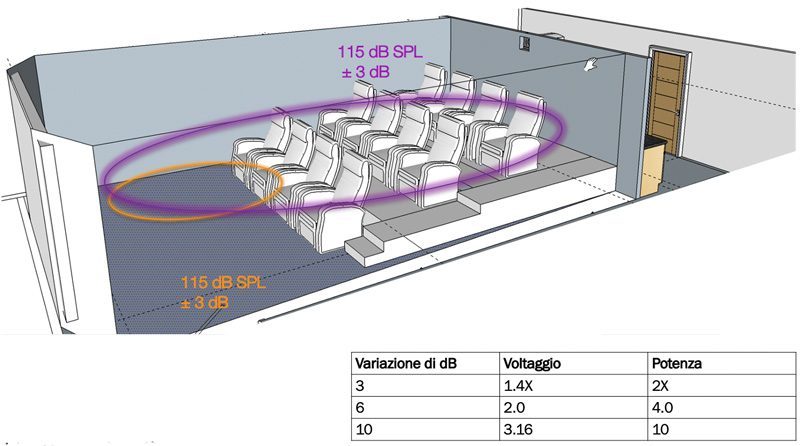

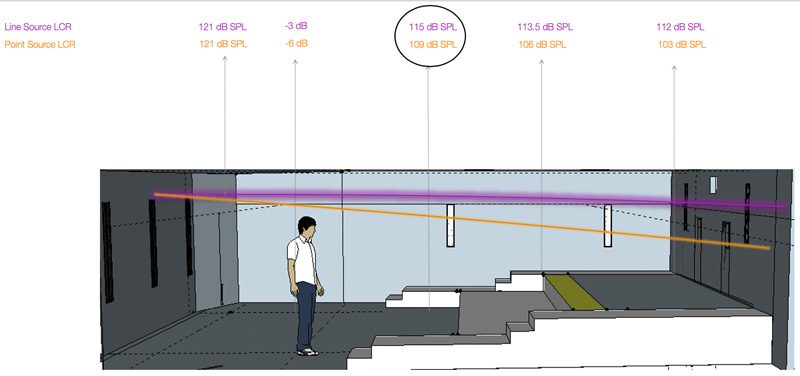

Conti alla mano Il volume del suono proveniente da una line source nell'ultima fila è più alto rispetto a quello proveniente da una point source nella prima.
Variazione fila 1/3
Sorgente lineare 3 dB
Sorgente a punti 6 dB

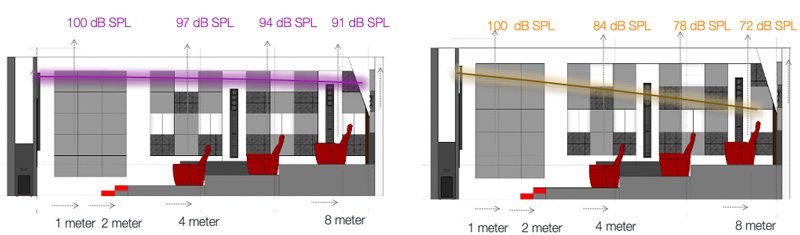

Potenza sulla distanza
Le Line Source hanno la metà della perdita di propagazione rispetto ad un point source, fornendo una migliore uniformità fila per fila.
Nella Line Source il punto di ascolto ideale è molto più esteso.
Punti di forza
Chiarezza, potenza sulla distanza, avvolgenza sensoriale. Vediamo nel dettaglio:
1) Il punto di ascolto ideale è molto più esteso:

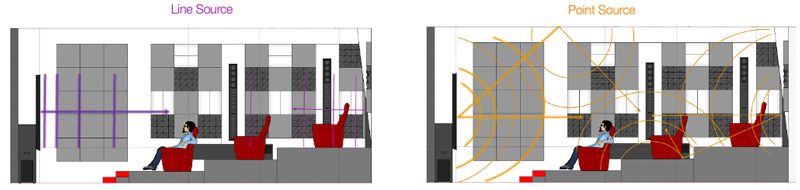

2) Chiarezza: le sorgenti lineari restituiscono un suono piùdiretto che riflesso:
3) Potenza invariata sulla distanza: si verifica minore differenzadi percezione tra una fila e l’altra:

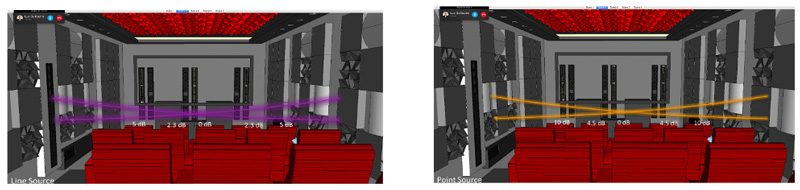

4) Avvolgenza sensoriale: le line source creano il doppio dellaconsistenza del suono tra una seduta e l’altra:
Prova sul campo

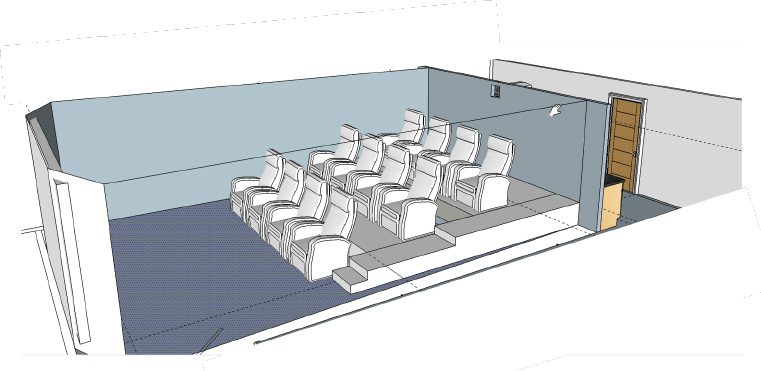

Ipotizziamo una stanza con le seguenti caratteristiche:
Altezza 2,6 mt
Larghezza 8,9 mt
Lunghezza 5,9 mt
Superficie del soffitto + pavimento = 105, 02 mq (42%)
Superficie totale delle pareti = 76,96 mq (58%)
La somma dell'area del soffitto e pavimento rappresenta il 42% della superficie di una stanza.
Una Line Source restituirà un suono molto più diretto (dal momento che proviene direttamente dall'altoparlante) piuttosto che un suono riflesso (ovvero che ha rimbalzato sulle pareti).
Aumentando la quantità di suono diretto rispetto a quello riflesso otterremo una migliore chiarezza.
Una Point Source avrà il 100% di riflessione generata dalle superfici, mentre una Line Source avrà il 58% di riflessione generata dalle superfici.
42% in meno di superfici riflettenti rispetto ad altoparlanti Point Source. Le Line source restituiscono un suono più diretto.
Le line source sono ideali per le sale cinema private strutturate su più file
Vantaggi della Line Source
- Permette l'ascolto del suono proveniente direttamente dagli altoparlanti piuttosto che dalle riflessioni presenti nella stanza
- L'energia si propaga ampiamente in orizzontale ma molto poco in verticale
- La direttività controllata elimina virtualmente i fastidiosi effetti di riflessione di soffitto e pavimento
- Maggiore chiarezza del suono e maggiore intelligibilità
- Il livello del suono è più uniforme per ogni ascoltatore
- Sedute secondarie sono meno penalizzate
- Tutti gli ascoltatori percepiscono il suono al medesimo volume e con la stessa qualità
Si ringrazia Wisdom Audio per i dati forniti.
